Detalhes do produto:
|
| Tipo: | Movimentação do gerencio VE5 | Material: | 42CRMN ou 50Mn |
|---|---|---|---|
| Aplicação: | Perseguidores solares concentrados | Garantia: | 10 anos |
| Cor: | Cliente exigido | Tamanho: | 3 polegadas - 25 polegadas |
| Motor: | 24VDC | Característica: | Longa vida |
| Destacar: | solar slew drive,slewing drive for solar tracking system |
||

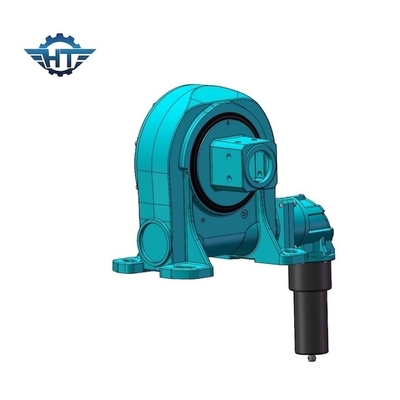

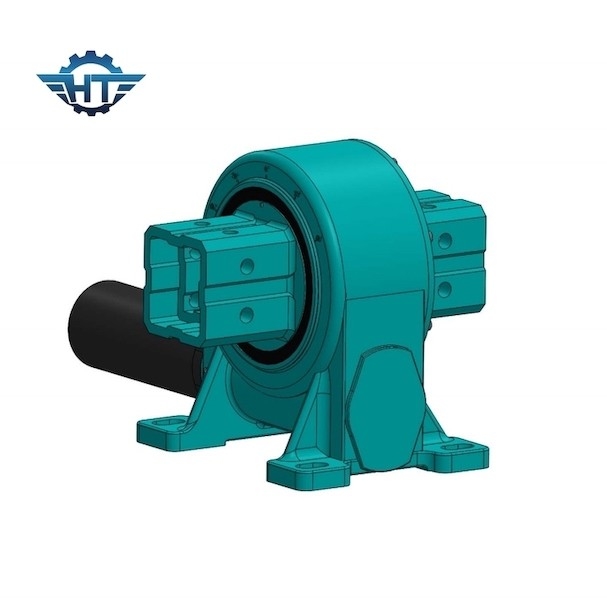

Movimentação pequena do pântano do único perseguidor solar da linha central para perseguidores solares concentrados
Descrição pequena da movimentação do pântano
Uma movimentação do pântano, consultada geralmente como uma movimentação do sem-fim ou os rolamentos do gerencio, está uma completa, pronto para instalar o sistema que consiste na engrenagem ou rolamento do anel do gerencio, sem-fim, base, e alojamento completamente incluido. Pode ser personalizada com os motores hidráulicos ou elétricos, caixas de engrenagens planetárias.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Características
1. Gire de 0~180°
2. Conecte um motor de comando no lado esquerdo ou direito
3. a graxa tinha sido enchida antes da fábrica
4. A instalação simples
5. Utilização racional do espaço
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Método fácil e fluente de começar e da parar
8. Torque backholding alto, apropriado para a instalação vertical
9. Baixa manutenção
Aplicações
O seguimento fotovoltaico da central elétrica inclui o enlace liso da único-linha central, o enlace oblíquo da único-linha central, a único-linha central oblíqua, e o sistema de rastreio da dois-linha central.
1. Único enlace liso da linha central
Apropriado para latitudes abaixo de 30 graus e inclinações da terra menos de 12 graus.
2. Único enlace oblíquo da linha central
Apropriado para o meio às latitudes altas, a terra precisa de ser aproximadamente lisa.
3. Unidade oblíqua da único-linha central
Apropriado para o meio às latitudes altas.
4. Linha central dupla
Apropriado para algumas latitudes.
