Detalhes do produto:
|
| Tipo: | Comando de giro VE | Material: | 42CrMo ou 50Mn |
|---|---|---|---|
| Garantia: | 5~10 anos | Tamanho: | 3 polegadas a 25 polegadas |
| Tipo de dente: | Dente helicoidal | Motor: | AC ou DC ou Hidarúlico |
| Cor: | Cliente exigido | Aplicação: | sistema de energia solar concentrada |
| Destacar: | solar tracker drive,slewing drive for solar tracking system |
||

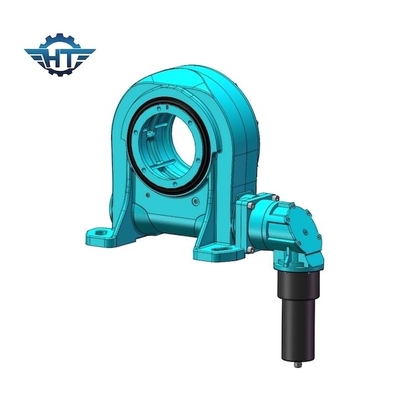

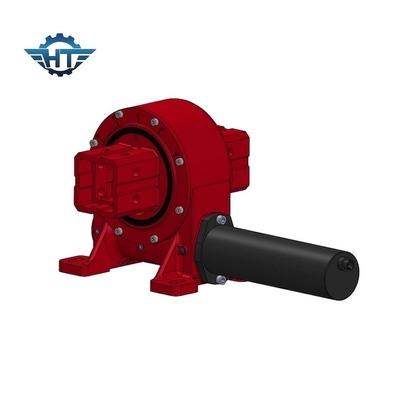

A caixa de engrenagens resistente IP66 do sem-fim encerrou a movimentação zero do pântano da folga para o sistema concentrado das energias solares
Descrição da caixa de engrenagens do sem-fim
As movimentações do pântano são uma unidade completa compreendida do anel do pântano, engrenagem, alojamento, e o motor (elétrico ou hidráulico) e são projetados para a carga axial, radial, e do momento. Nós desenvolvemos o pântano alto da engrenagem de sem-fim da folga conduzimos especialmente para as aplicações onde a precisão alta é necessário.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Características
1. As movimentações do pântano de Hangtuo são postas com tecnologia do sem-fim do vidro da hora (dobro que envolve) para a manipulação, a eficiência e a precisão aumentadas da carga.
2. Fabrique uma grande variedade de estilos da movimentação, dos tamanhos modelo, das escalas de desempenho, de opções de selagem, e de características da montagem.
3. Tamanhos modelo padrão de 75mm a 800mm no diâmetro.
4. Folga, folga quase zero
5. De travamento automático
Opções múltiplas
1. 31:1 da relação de redução da engrenagem ao 150:1
2. Horizontal, vertical, ou combinação de montagem múltipla da linha central
3. Único sem-fim ou sem-fim dobro
4. Opção elétrica ou hidráulica do motor
5. Alojamento: Aberto ou fechado
6. Configurações personalizadas da entrada
7. Projeta por exigências de aplicação
