Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | VE9” |
|---|---|---|---|
| Relação da engrenagem: | 61:1 | Torque da saída avaliado: | 4300 nanômetro |
| Guardando o torque: | 27200 Nm | Inclinando o torque: | 16000 nanômetro |
| Eficiência: | 40% | Preciso: | menos de 0,1 graus |
| Destacar: | Caixa de engrenagens vertical da movimentação do gerencio,Movimentação vertical do gerencio IP66,Movimentação solar do gerencio do vertical do sistema de rastreio |
||

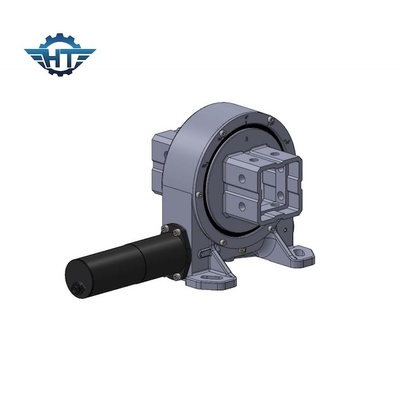

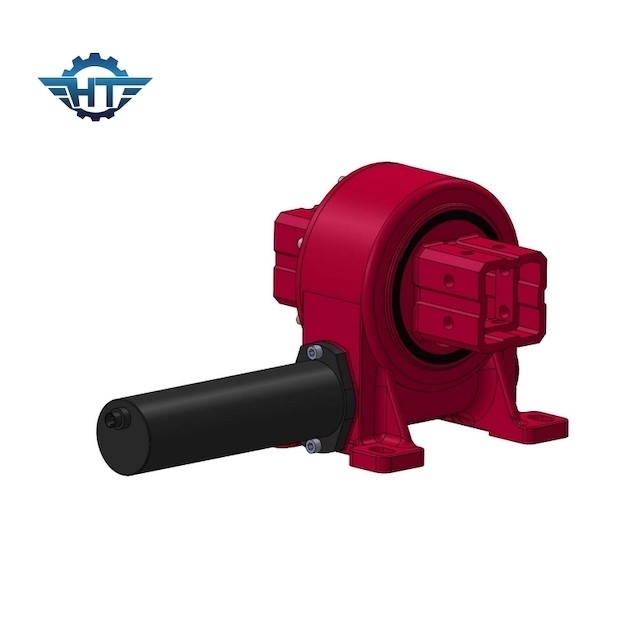

Caixa de engrenagens vertical da movimentação do gerencio IP66 para o sistema de rastreio solar da saída quadrada
Descrição vertical da caixa de engrenagens da movimentação do gerencio
Um sistema de movimentação do sem-fim do pântano é uma unidade compactamente construída que consista em um anel, em uma placa de base e em um sem-fim do gerencio. Esta unidade traz as vantagens de um anel do gerencio e de um sem-fim em uma unidade.
É apropriado para as aplicações que exigem a rotação lenta com um movimento contínuo ou cíclico capaz de segurar cargas combinadas. O produto é com dimensões padrão para acoplar um motor elétrico ou hidráulico assim como acoplar um sistema inteiro ao equipamento.
Devido a sua densidade, rigidez alta e a outras vantagens mencionadas, um sistema de movimentação do sem-fim é usado no equipamento de variação tal como plataformas móveis do conjunto, sistema satélite, guindastes de carregamento hidráulicos em veículos do transporte, guindastes marinhos pequenos, escadas de gerencio telescópicas, em unidades da roda de grandes transportadores portais marinhos.
Dados técnicos
| Modelo: | VE9 | Lugar de origem | Changzhou, China |
| Tipo | HANGTUO | Tipo | Fechado |
| Material | 42CrMo, 50Mn | Torque da saída | 4300 N.m |
| Inclinando o torque do momento | 16 K N.m | Guardando o torque | 27 K N.m |
| Avaliação axial estática | 60 KN | Avaliação radial estática | 130 KN |
| Avaliação axial dinâmica | 30 KN | Avaliação radial dinâmica | 65 KN |
| Relação da engrenagem | 37:1 | Eficiência | 40% |
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Vantagens
1. Rotação ±60°, parada dura/limite duro dentro da movimentação em caso da falha de controlo do software
2. Conexão de um motor de comando do lado esquerdo ou direito
3. Durante a instalação, não é necessário ajustar o afastamento de alinhar; isto é ajustado já pelo produtor antes da fábrica
4. A instalação simples e baixa manutenção
5. Utilização racional do espaço
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Método fácil e fluente de começar e da parar
