Detalhes do produto:
|
| Modelo: | VE9 | Guardando o torque: | kNm 80 |
|---|---|---|---|
| Inclinando o torque: | 68000 nanômetro | Torque da saída: | kNm 16 |
| Carga axial: | kN 60 | Carga radical: | kN 130 |
| Certificados: | ISO9001, CE | Auto-fechamento: | Sim |
| Destacar: | 9 polegadas que gerenciem a caixa de engrenagens da movimentação,Caixa de engrenagens da movimentação do pântano da movimentação do sem-fim,Caixa de engrenagens hidráulica da movimentação do pântano do motor |
||

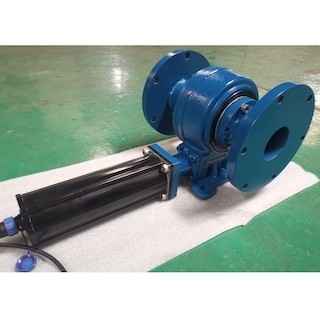

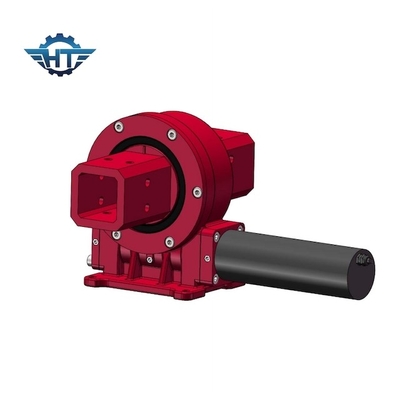

9 polegadas que gerenciem a caixa de engrenagens da movimentação, motor elétrico para sistemas de rastreio de Sun do painel solar
Descrição da caixa de engrenagens da movimentação do gerencio
SE: meios horizontais (estrutura do carregamento de deslizamento), SDE: significa vertical e horizontal (estrutura do carregamento de deslizamento), VE: os meios verticais (estrutura do carregamento de deslizamento), Z na frente de S significam o afastamento zero;
3~25: Representa as especificações de 3 polegadas a 25 polegadas;
: Indica o código do dispositivo convencional. Se o projeto do dispositivo tem mudanças importantes, o código B, C… pode ser usado;
61: Representa a relação de redução do dispositivo do gerencio (número de dentes). ;
M: indica que o rolamento do gerencio adota furos rosqueados métricos; sem meios de M que o rolamento do gerencio adota a polegada rosqueou furos;
HA: indica que o anel do gerencio está extinguido.; HC: indica que o anel do gerencio não está extinguido.; HD: indica que o anel do gerencio está extinguido.;
QG: indica o tratamento de QPQ do anel exterior do anel do gerencio. HN: indica o tratamento da nitruração do anel exterior do anel do gerencio.;
B: indica que a extremidade da entrada do sem-fim é uma ranhura 6B (12M indica que a extremidade da entrada do sem-fim é um furo Φ12.; 25M indica que a extremidade da entrada do sem-fim é um furo Φ25;
160 meios que um motor 160CC hidráulico está instalado na extremidade da entrada do sem-fim. 24 meios que um 24V alinhou motor são instalados na extremidade da entrada do sem-fim; …);
R: os meios endireitam a instalação.; L: os meios sairam da instalação.;
C: significa o tampão cego; : significa que o sentido do porto de óleo hidráulico do motor está enfrentando para fora (mim: significa que o sentido do porto de óleo hidráulico do motor está enfrentando para dentro;); E: meios com um codificador;
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim |
251 quilogramas |
Aplicações
Há muitas aplicações onde uma movimentação giratória pode ser usada, preliminares porque é bem - serido para as aplicações que exigem a carga manter o poder e o torque rotatório.
As aplicações típicas da movimentação do balanço incluem, mas não são limitadas a: o perseguidor solar, turbina eólica, homens levanta, maquinaria hidráulica, telehandler, máquina escavadora, elevador, guindastes, equipamento de furo, equipamento militar.
