Detalhes do produto:
|
| Modelo: | VE7 | Relação da engrenagem: | 57:1 |
|---|---|---|---|
| Aplicação: | Centrais elétricas concentradas | Lugar de origem: | Changzhou, China |
| Motorista: | Motorredutor planetário 12/24 VDC | Certificado: | ISO9001, CE |
| a instalação: | Vertical | Manutenção: | livre |
| Cor: | Como pedido | Folga: | menos de 0,1 graus |
| Destacar: | worm drive gearbox,worm gear motor |
||

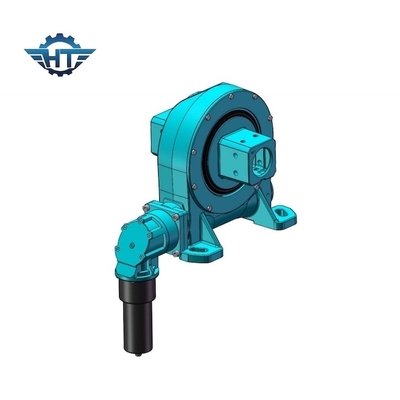

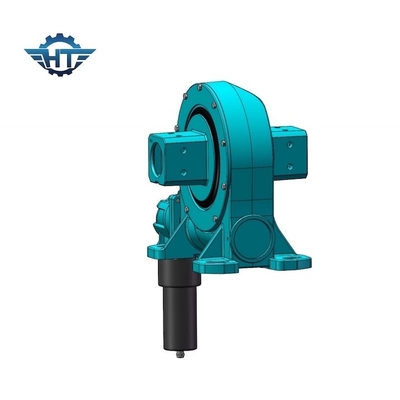

Engrenagem de sem-fim vertical de uma linha central de 7 polegadas a única massacrou a movimentação para estações do picovolt e centrais elétricas concentradas
Única descrição da engrenagem de sem-fim da linha central
Função
As movimentações do gerencio funcionam com tecnologia padrão do sem-fim, em que o sem-fim no eixo horizontal atua como o motorista para a engrenagem, geralmente, o eixo é conduzido pelo motor elétrico da engrenagem.
Relação da engrenagem
A rotação do sem-fim horizontal gerencie uma engrenagem sobre uma perpendicular da linha central para a linha central de parafuso. Esta combinação reduz a velocidade do membro conduzido e igualmente multiplica seu torque; aumentando a proporcionalmente como as diminuições da velocidade. A relação da velocidade dos eixos depende em cima da relação do número de linhas do sem-fim ao número de dentes na roda ou na engrenagem de sem-fim.
Sem-fim da ampulheta
Nossas movimentações do gerencio estão usando a tecnologia do sem-fim da ampulheta, em que o sem-fim é dado forma para contratar mais dentes na engrenagem. Resultados aumentados deste acoplamento do dente na maiores força, eficiência e durabilidade.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Parâmetros
| Modelo: | VE7 | Lugar de origem | Changzhou, China |
| Tipo | HANGTUO | Tipo | Fechado |
| Material | 42CrMo, 50Mn | Torque da saída | 1750 N.m |
| Inclinando o torque do momento | 5 K N.m | Guardando o torque | 9,2 K N.m |
| Avaliação axial estática | 34 KN | Avaliação radial estática | 58 KN |
| Avaliação axial dinâmica | 17 KN | Avaliação radial dinâmica | 38 KN |
| Relação da engrenagem | 57:1 | Eficiência | 40% |
Aplicações
perseguidores solares, turbinas eólicas, pratos do satélite e do radar, guindastes do caminhão, elevadores do homem, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s, e elevadores automotivos.
