Detalhes do produto:
|
| Relação da engrenagem: | 31:1 | Material: | Ferro fundido |
|---|---|---|---|
| Modelo: | SDE3 | Montando o método: | Flange |
| Temperatura de funcionamento: | -40℃~+120℃ | Velocidade da saída: | <1 RPM |
| Nome do produto: | Movimentação vertical do gerencio | Nível da proteção: | IP66 |
| Destacar: | worm gear slew drive,slewing ring gear |
||

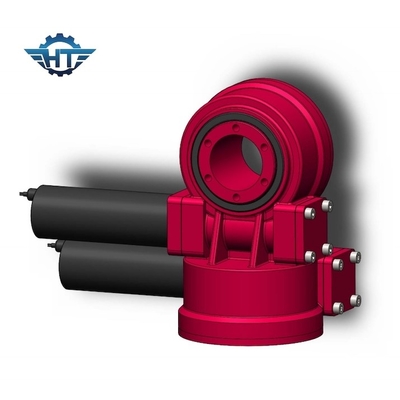

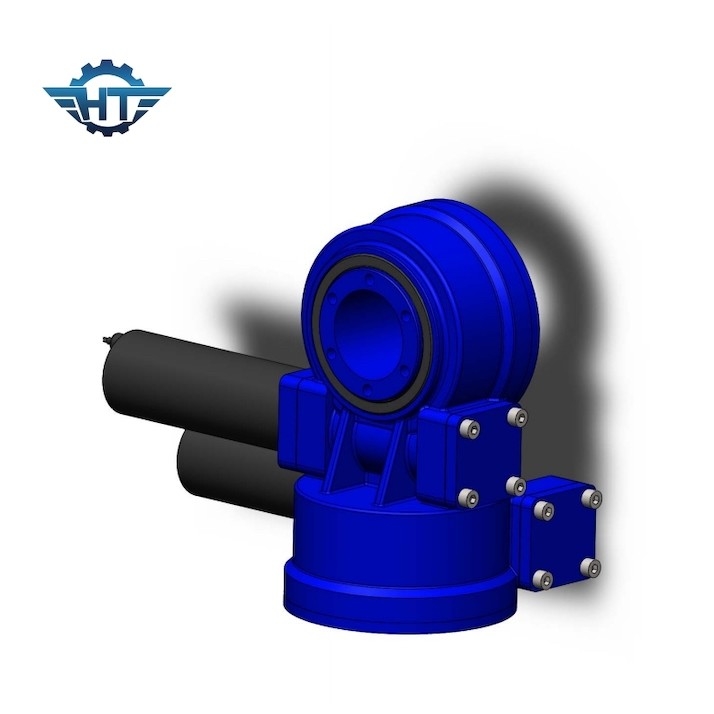

Caixa de engrenagens da movimentação do gerencio da elevada precisão SDE3 para o sistema de rastreio solar da linha central dupla
Descrição da movimentação do gerencio da elevada precisão SDE3
As movimentações do pântano são usadas para a transmissão simultânea de forças axiais e radiais assim como a transmissão de inclinar momentos. As movimentações do gerencio consistem no sem-fim do envelope, engrenagem de engrenagem, motoristas hidráulicos ou elétricos, e um alojamento completamente incluido. Todas nossas séries são projetadas com a engrenagem de sem-fim da ampulheta.
Dados técnicos da movimentação do gerencio do modelo de SDE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
Características
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. Envolvendo o interior da movimentação do sem-fim
3. Multi contato de dente para assegurar a carga alta
4. Função de travamento automático
Aplicação
As movimentações duplas do gerencio da linha central são usadas em perseguidores solares da linha central dupla, heliostats, calor da torre concentraram geradores, o photovoltaics concentrado (CPV), o gerador do prato e a antena satélite.
1. movimentação do gerencio para o sistema de rastreio solar da linha central dupla
2. movimentação do gerencio para o sistema de rastreio satélite
3. movimentação do gerencio para o sistema de rastreio do picovolt do concentrado
Q&A
1. Como posso eu escolher?
Especifique por favor a velocidade do tamanho, da largura, da tensão, do poder e da nenhum-carga do diâmetro de roda dos motores exigidos.
2. Poderia eu tomar amostras para testar adiantado a qualidade e o mercado?
Certo, bem-vindo para tomar amostras para testar nossos qualidade e serviço.
3. Que é o custo total para amostras?
A amostra total do cost= da amostra custou + frete
Nós dar-lhe-emos os melhores custos de envio depois que você escolhe os motores apropriados da engrenagem
4. Como você envia amostras?
Considerar a quantidade da amostra não é grande, nós apoia amostras do navio pelo EMS, pelo TNT ou pelo Fedex
5. Que é sua quantidade de ordem mínima?
10 grupos depois que amostras confirmadas
6. Que é seu prazo de entrega?
Para amostras padrão: dentro de 7days; para ordens do grupo: no prazo de 25 dias.
