Detalhes do produto:
|
| Material: | Ferro fundido | Modelo: | 3 polegadas |
|---|---|---|---|
| RELAÇÃO DA ENGRENAGEM: | 31:1 | Eficiência: | 40% |
| Precisão: | menos de 0,1 graus | Motorista: | Motor elétrico/motor hidráulico/servo motor |
| Cor: | Como pedido | Característica: | A resistência térmica e a resistência de corrosão |
| Tipo: | Vertical | Lugar de origem: | Changzhou, China |
| Destacar: | slew drive motor,worm gear slew drive |
||

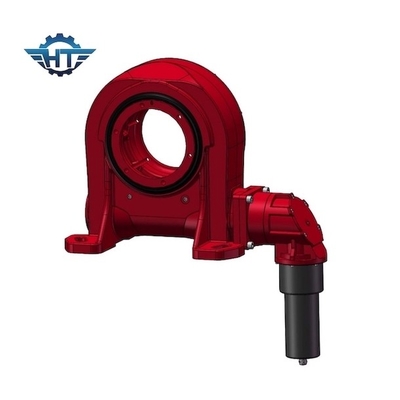

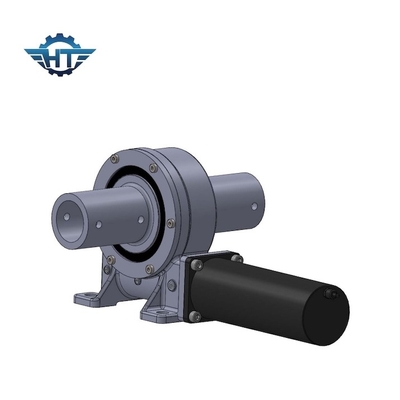

Movimentação pequena do gerencio da folga da engrenagem de sem-fim com o sem-fim da ampulheta para a estação térmica da calha
Descrição pequena da movimentação do gerencio da folga
Nome do produto: VE7
Velocidade normal da saída: 0.03RPM
Torque normal da saída: 7320 N.m
Max Output Torque: 10980 N.m
Inclinando o torque do momento: 8 kN.m
Guardando o torque: 39 kN.m
Carga axial estática: kN 30
Carga radial estática: kN 100
Relação da movimentação do gerencio: 51:1
Afastamento da folga: <=0.15°
IP (classe): 66
Eficiência: 40%
Temperatura: -40℃ to+120℃
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Espaço de aplicação
As aplicações típicas incluem perseguidores solares, turbinas eólicas, pratos do satélite e do radar, guindastes do caminhão, elevadores do homem, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s, e elevadores automotivos.
