Detalhes do produto:
|
| Tipo: | Movimentação do gerencio VE6 | Material: | Quarto |
|---|---|---|---|
| aplicação: | Sistema de rastreamento fotovoltaico | Garantia: | 10 anos |
| Cor: | Cliente exigido | Dentro do limite: | SIM |
| Motor: | 24V | Característica: | Vida do campo de 30 anos |
| Destacar: | 24V Motor Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive |
||

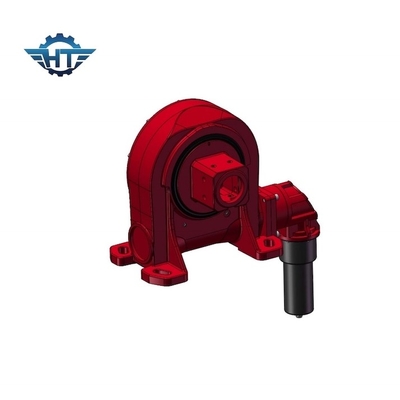

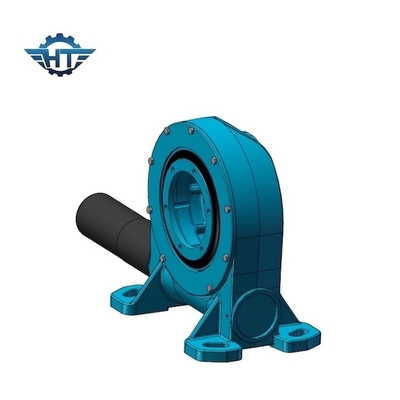

Movimentação do gerencio do tubo do quadrado VE6 com 24V o motor Slewdrive para o sistema de rastreio do picovolt
Descrição quadrada da movimentação do gerencio do tubo
Um auto vertical que trava a movimentação do gerencio da engrenagem de sem-fim, consultada geralmente como uma movimentação do sem-fim ou girando os rolamentos, está um completo, pronto para instalar o sistema que consiste na engrenagem ou rolamento do anel do gerencio, sem-fim, base, e alojamento completamente incluido. Pode ser personalizado com os motores hidráulicos ou elétricos, as caixas de engrenagens planetárias, os motores de C.A., os motores deslizantes etc.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Características
1. Graus da rotação ±60
2. Conexão de um motor de comando do lado esquerdo ou direito
3. Durante a instalação, não é necessário ajustar o afastamento de alinhar; isto é ajustado já pelo produtor antes da fábrica
4. A graxa tinha sido enchida antes da fábrica
5. A instalação simples e baixa manutenção
6. Utilização racional do espaço
7. A engrenagem é de travamento automático; consequentemente um freio não é necessário
8. Método fácil e fluente de começar e da parar
9. Torque de inclinação alto, apropriado para a instalação horizontal
