Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | VE9 |
|---|---|---|---|
| RELAÇÃO DA ENGRENAGEM: | 61:1 | Torque da saída avaliado: | 7320 nanômetro |
| Guardando o torque: | 55.000 Nm | Inclinando o torque: | 16300 nanômetro |
| Eficiência: | 40% | aplicação: | Sistema de rastreamento fotovoltaico |
| Destacar: | hydraulic slew motor,slewing gear |
||

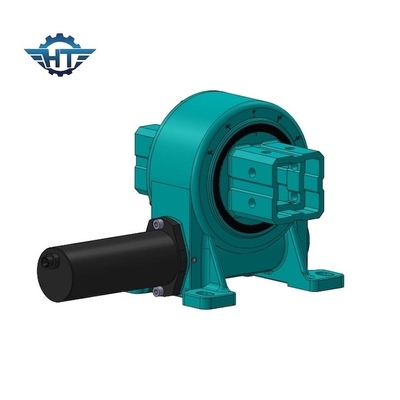

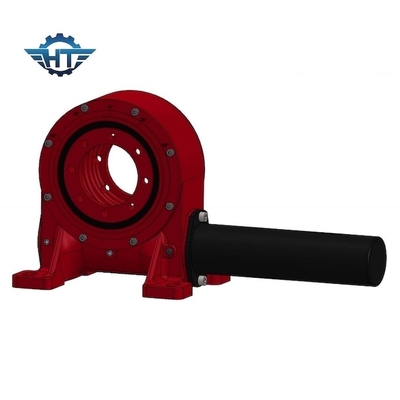

movimentação solar quadrada do pântano da saída VE9 de 110mm, montada fácil e manutenção para o sistema de rastreio do picovolt
Descrição solar quadrada da movimentação do pântano da saída VE9
As movimentações do gerencio da engrenagem de sem-fim são as soluções as mais eficazes na redução de custos e as as melhores para únicos perseguidores do picovolt da linha central. São projetados, testados, e garantidos para a precisão e o desempenho por um tempo da vida do campo de 30 anos.
Comparado com os perseguidores fixos do picovolt que poderiam produzir os níveis os mais altos de energia somente quando o sol está no ângulo o melhor ao painel, os perseguidores do picovolt poderiam ser diretamente para o sol do nascer do sol ao por do sol.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Vantagens
1. Rotação ±60°, parada dura/limite duro dentro da movimentação em caso da falha de controlo do software
2. Conexão de um motor de comando do lado esquerdo ou direito
3. Durante a instalação, não é necessário ajustar o afastamento de alinhar; isto é ajustado já pelo produtor antes da fábrica
4. A instalação simples e baixa manutenção
5. Utilização racional do espaço
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Método fácil e fluente de começar e da parar
