Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Número do modelo: | SE14 |
|---|---|---|---|
| Tipo: | Sem-fim e Wormwheel | Tempo da vida: | 30 anos |
| OEM: | disponível | APLICAÇÃO: | Central elétrica concentrado |
| Relação: | 85:1 | Alojamento fechado: | Sim |
| Destacar: | slewing ring drive,small slew drive |
||

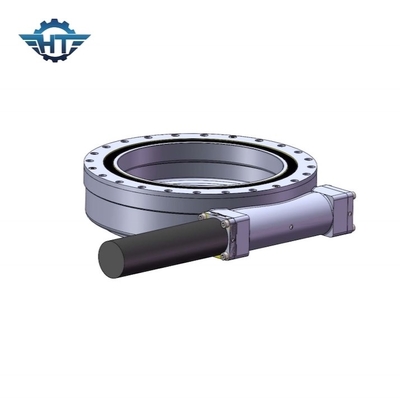

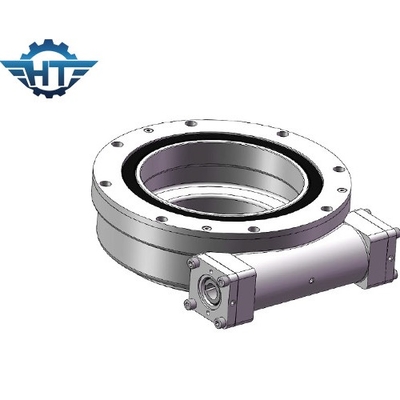

Única linha central um auto de 14 polegadas que trava a caixa de engrenagens da movimentação do pântano com o motor deslizante para o central elétrica concentrado
Auto que trava a descrição da movimentação do pântano
O pedido o mais comum da movimentação do gerencio para as únicas movimentações do gerencio da linha central é sistema de rastreio solar da única linha central horizontal. O único sistema de rastreio da linha central é um tipo do motopropulsor que possa manter o painel solar enfrentar o sol do leste - a - oeste e fazer a luz solar irradiar verticalmente o painel solar quando se está movendo. A única movimentação do gerencio da linha central pode melhorar a precisão de seguimento e a eficiência da produção de eletricidade que significa a única movimentação do pântano da linha central pode criar uma solução eficiente e segura em uma única movimentação. A única linha central massacrou movimentações para o picovolt pode ser montada verticalmente.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Características & vantagens
1. Elevada precisão para deixar o seguimento totalmente automático do sistema em uma maneira da precisão mais alta
2. Para conseguir aproximadamente 45% mais saídas de potência do que sistema de montagem fixo
3. a instalação e manipulação fáceis
4. manutenção fácil
Áreas de aplicação
As movimentações do gerencio são perfeitas para as situações que exigem carga-guardar e torque rotatório da mesma caixa de engrenagens. As aplicações típicas incluem perseguidores solares, turbinas eólicas, pratos do satélite e do radar, guindastes do caminhão, elevadores do homem, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s, e elevadores automotivos.
Como escolher o tamanho apropriado de movimentações do gerencio?
Escolher um tamanho apropriado das movimentações do gerencio a fim evitar da falta do desempenho ou do excesso não único do desempenho é jogar um papel importante em conseguir soluções eficazes na redução de custos.
Dê-nos por favor a seguinte informação a fim selecionar uma movimentação apropriada do gerencio:
1. a aplicação
2. o toque da saída exigiu. Se você não tem uma ideia clara desses dados, apenas diga-nos a carga, por exemplo, o peso dos painéis e dos suporte em nossa movimentação do gerencio.
3. as dimensões da carga e o vento o mais grande em sua área nos 10 anos passados que são usadas para calcular se a movimentação que nós recomendamos poderiam carregar a carga do maxium quando vier o vento grande.
4. a velocidade que da saída você exigiu que nos ajudará a recomendar os motores apropriados para você.
5. outras informações tais como a procura etc. da folga, da categoria do IP
