Detalhes do produto:
|
| Modelo: | precisão alta 3 polegadas | Relação da engrenagem: | 31:1 |
|---|---|---|---|
| Eficiência: | 40% | Precisão: | 0,05 graus |
| MOTOR: | Elétrico, nema, servos motores | instale o método: | Vertical instalado |
| Aplicação: | Refletores parabólicos concentrados | Cor: | como pedido |
| Destacar: | Movimentação elétrica do pântano do refletor parabólico,movimentação elétrica de um pântano de 0,05 graus |
||

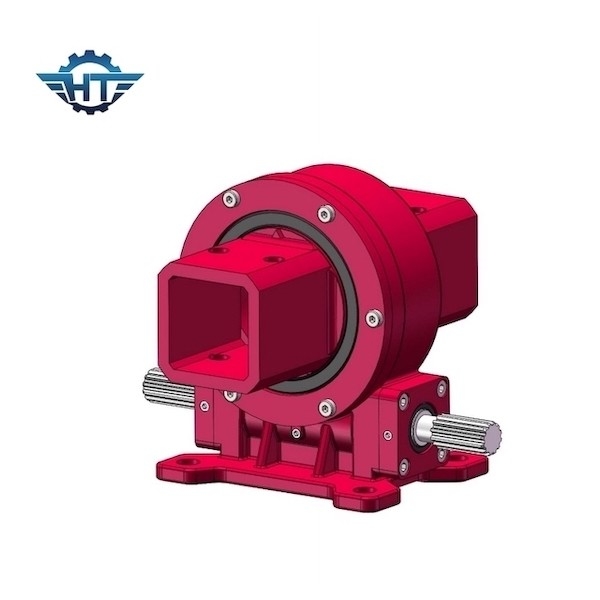

Elevada precisão 3 polegadas de movimentação solar do gerencio para refletores parabólicos concentrados

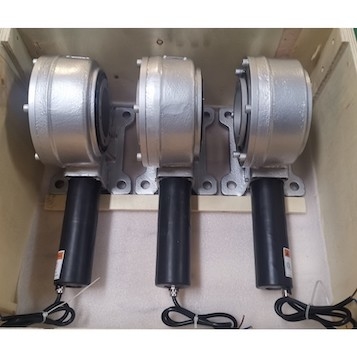

Descrição da movimentação do gerencio da elevada precisão
A movimentação vertical de um gerencio de 5 polegadas com elevada precisão poderia ser aplicada nos centrais elétricas parabólicos da calha (PTPP). É um tipo da central térmica desenvolvida que possa gerar a eletricidade recolhendo o calor do sol ao líquido de alta temperatura.
Os centrais elétricas diretos parabólicos consistem: refletores parabólicos (espelhos), tubo do receptor, estrutura do apoio do metal, sistema de rastreio que inclui as movimentações, os sensores, e os controles do gerencio. As movimentações do gerencio são a peça do núcleo da unidade de seguimento.
Parâmetros de desempenho VE5
| Modelo: | movimentação vertical de um gerencio de 5 polegadas |
| Torque da saída avaliado: | 962 nanômetro |
| Inclinando o torque: | 5000 nanômetro |
| Carga axial: | kN 16 |
| Carga radial: | kN 27 |
| Guardando o torque: | kNm 30 |
| Eficiência: | 40% |
| Precisão: | 0,15 ° |
| De travamento automático: | Sim |
| Peso: | 18 quilogramas |
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
Sistema de Fresnel CSP
O sistema fototérmico de Fresnel é através da unidade de seguimento no sistema, que inclui um dispositivo giratório da movimentação como o núcleo da unidade de seguimento, e o espelho e o coletor linear são colocados no sentido norte-sul. obtenha o calor solar máximo.
