Detalhes do produto:
|
| Materiais: | 50Mn, 42CrMo | Modelo: | VE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque de saída nominal: | 1750Nm |
| Torque de retenção: | 13200Nm | Torque de Inclinação: | 7000Nm |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Destacar: | slew drive motor,worm gear slew drive |
||

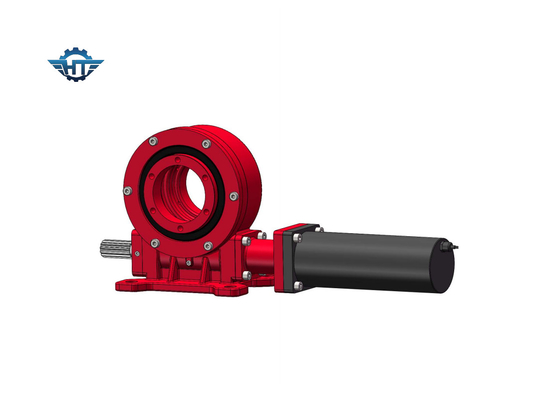

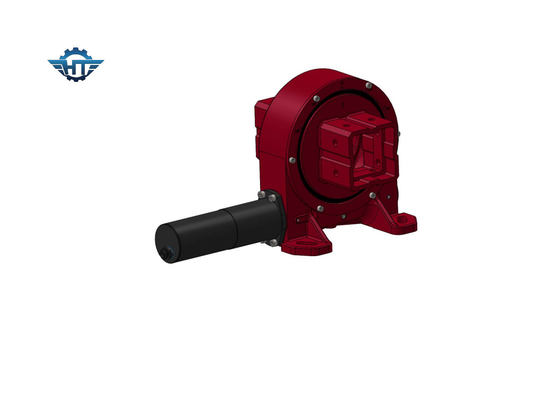

CE e ISO VE7 Caixa de engrenagens de tração de guincho, engrenagem de guincho de envelope vertical para rastreadores
Descrição do motor de engrenagem de engrenagem de minhoca de eixo único vertical
O accionamento de giro possui função de auto-bloqueio reverso devido ao accionamento de engrenagem de minhoca com características de auto-bloqueio reverso.Esta característica melhora muito a estabilidade da operação do hospedeiro e fator de segurançaEm comparação com os produtos tradicionais de rolamento, a caixa de engrenagens de rolamento é fácil de instalar, fácil de manter e economiza um espaço de instalação considerável.
Dados técnicos do motor de giro VE
| Modelo | Relação | Torque de saída nominal (N.m) | Torque de inclinação (Nm) | Torque de retenção (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | Auto-bloqueio | Peso (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sim, sim. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sim, sim. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sim, sim. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sim, sim. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sim, sim. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sim, sim. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sim, sim. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sim, sim. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sim, sim. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sim, sim. | 251 |
Vantagens
1. Alto binário de retenção para melhorar a segurança do sistema de rastreamento solar
2. 360o de rotação
3Envolvendo a unidade de minhoca no interior
4. Multi-contato dentário para garantir alta carga
5Função de auto-bloqueio
Serviços personalizados
1- Projeto especial baseado em diferentes aplicações e projetos
2Podem ser combinados diferentes tipos de motores, tais como motores hidráulicos, motores passo a passo, motores eléctricos, etc.
3. Diferentes cores estão disponíveis com base no código RAL; nossa cor padrão é RAL 9006.
Glossário de parâmetros-chave
Momento de inclinação Torque:Este binário é a carga da gravidade multiplicada pela distância entre a posição da carga e o centro do rolamento giratório.A tração de giro será invertida..
Carga radial:A carga vertical ao eixo do rolamento giratório
Carga axial:A carga paralela ao eixo do rolamento giratório
Torque de retenção:É o binário inverso.Quando a unidade está girando ao contrário e as peças não estão danificadas,O binário máximo alcançado é chamado de binário de retenção, também é visto como binário quebrado.
Auto-bloqueio:Somente quando há carga, o acionamento de giro não é capaz de girar para trás e, portanto, chamado de auto-bloqueio.
