Detalhes do produto:
|
| Tipo: | Redutor do sem-fim VE9 | Material: | 42CRMN ou 50Mn |
|---|---|---|---|
| Aplicação: | Energia solar | Período de garantia: | 10 anos |
| Cor: | Cliente exigido | Tamanho: | 3 polegadas a 25 polegadas |
| Classe do IP: | IP66 | Característica: | fechamento reverso do auto |
| Destacar: | Movimentação vertical incluida do gerencio VE9,Única movimentação vertical oblíqua do gerencio,Movimentação solar incluida do perseguidor VE9 |
||

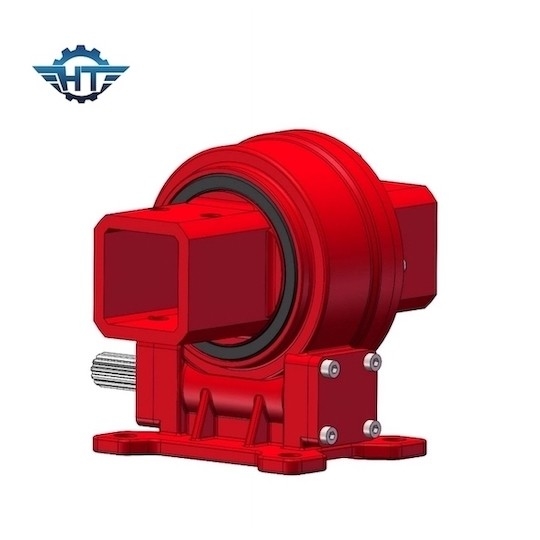

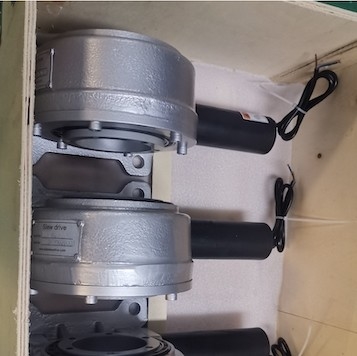

O perseguidor VE9 solar vertical fechado massacrou a movimentação com o motor elétrico para a energia solar
Descrição solar elétrica da movimentação do gerencio
O sistema de rastreio de movimentação solar elétrico do gerencio é um sistema da unidade de controle mecânica e eletrônica que aperfeiçoe o uso da luz solar na produção de eletricidade fototérmica e fotovoltaico conseguir a eficiência de conversão fotoelétrica melhorada. Inclui: massacrou movimentações, motores (C.C., motores alinhados deslizantes, servo, planetários, motores do pushrod, etc.), engrenagens de sem-fim, sistemas do sensor, etc.
Temperatura ambiental:
Variação da temperatura de trabalho da movimentação da engrenagem de sem-fim: -40℃~+80℃.
O valor da eficiência mecânica fornecido pelos pares da movimentação da engrenagem de sem-fim é um valor médio ou um valor de referência, que seja apropriado para a boa lubrificação, e sob o torque avaliado e a velocidade. A eficiência mecânica pode ser aumentada aumentando a velocidade de deslizamento da superfície do dente, aumento do ângulo de hélice ou aumento da aspereza da inclinação do sem-fim.
lubrificação:
Antes de sair da fábrica, a graxa correspondente é injetada na superfície, no rolamento e no canal adutor do dente da movimentação giratória da engrenagem de sem-fim para assegurar a operação normal dos pares da movimentação da engrenagem de sem-fim e do sem-fim. A injeção regular da graxa é necessária para assegurar que a graxa adicionada é inteiramente - compatível com a graxa original.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
1. Único enlace liso da linha central
2. Único enlace oblíquo da linha central
3. Unidade oblíqua da único-linha central
4. Sistema de rastreio solar da linha central dupla
