Detalhes do produto:
|
| Tipo: | Fechado | Aplicação: | Máquinas e aparelhos de construção |
|---|---|---|---|
| Motorista: | Motor hidráulico | Grau IP: | IP66 |
| Cores: | Conforme solicitado | Eficiência: | 40% |
| Modelo: | VE9 | Relação: | 61:1 |
| Destacar: | slewing drive for solar tracking system,solar tracker drive |
||

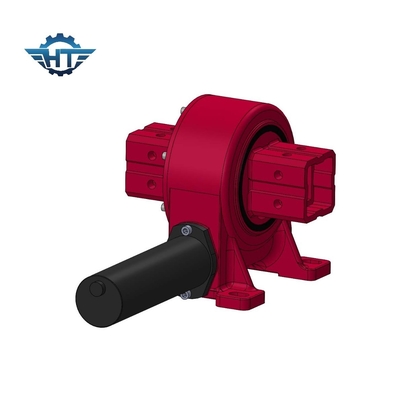

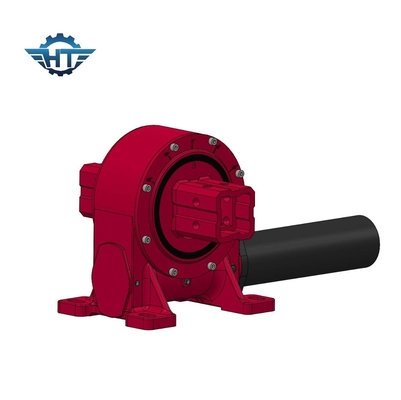

Vertical Worm Gear Slew Drive com Worm Hourglass para ligação sistema de rastreamento de eixo único
Descrição da unidade de tração do worm gear
O projeto vertical é o ponto mais brilhante dos motores giratórios Hangtuo, o projeto vertical é usado principalmente para o sistema de rastreamento solar,A estrutura especial simplifica a estrutura complexa do suporte do sistema de rastreamento solar de eixo único, reduzindo o custo de todo o sistema, o projeto vertical está a desempenhar um papel mais competitivo no mercado dos rastreadores solares.
Dados técnicos da unidade giratória da série VE
| Modelo | Relação | Torque de saída nominal (N.m) | Torque de inclinação (Nm) | Torque de retenção (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | Auto-bloqueio | Peso (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sim, sim. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sim, sim. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sim, sim. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sim, sim. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sim, sim. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sim, sim. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sim, sim. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sim, sim. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sim, sim. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sim, sim. | 251 |
| Modelo: | VE9 | Local de origem | Changzhou, China |
| Marca | HANGTUO | Tipo | Incluído |
| Materiais | 42CrMo,50Mn | Torque de saída | 7320 Nm |
| Momento de inclinação Torque | 18300 N.m | Torque de retenção | 51000 N.m |
| Classificação do eixo estático | 90 KN | Classificação radial estática | 160 KN |
| Classificação dinâmica do eixo | 45 KN | Classificação radial dinâmica | 80 KN |
| Proporção de engrenagem | 61:1 | Eficiência | 40% |
Aplicações
As aplicações mais comuns dos motores de giro de dois eixos são os rastreadores solares de dois eixos, como os heliostatos e a energia fotovoltaica concentrada (CPV), e as antenas de satélite ou de radar.Outras aplicações incluem elevadores automotivos, posicionadores de braços robóticos e equipamentos de palco.
Especificações do posicionador de dois eixos SDE
Características
1- conceção vertical fechada com saída única ou dupla.
2Usando engrenagem de minhoca, contato multi-dente, transferir torque elevado para suportar maior carga.
Aplicações
Há muitas aplicações em que um acionamento rotativo pode ser usado, principalmente porque é bem adequado para aplicações que exigem carga para manter a potência e o torque de rotação.
As aplicações típicas de acionamento de balanço incluem, mas não se limitam a:
1- Rastreador solar.
2Turbinas eólicas
3- Elevador masculino.
4Máquinas e aparelhos hidráulicos
5- Telemanejadora.
6- Excavadora.
7- Levante.
8- Guindastes
9Equipamento de perfuração
10Equipamento militar
