Detalhes do produto:
|
| Materiais: | 50Mn, 42CrMo | Modelo: | 7 polegadas |
|---|---|---|---|
| Relação da engrenagem: | 51:1 | Eficiência: | 40% |
| Precisa.: | ≤ 0,1 | Motorista: | Motor elétrico |
| Cores: | Conforme solicitado | Torque de retenção: | 39 kNm |
| Destacar: | C3 Coating Solar Slew Drive,Vertical Solar Slew Drive,7 inch Solar Slew Drive |
||

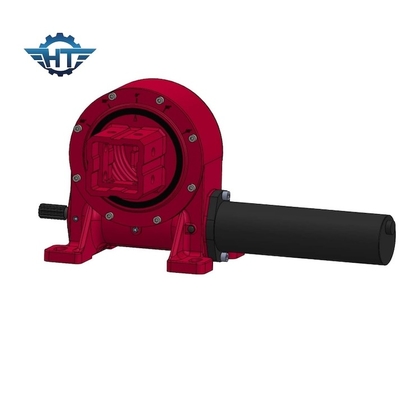

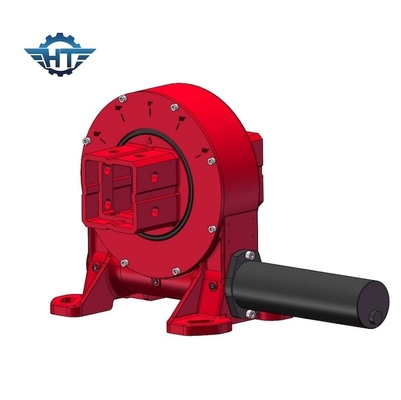

VE Vertical C3 Coating Solar Slew Drive Com Dual Enveloping Worm Para Rastreadores PV
Descrição do motor de giro de verme de envoltório duplo
A nossa empresa tem um profundo conhecimento especializado e tem 10 anos de experiência na concepção, desenvolvimento e fabricação de acionamentos giratórios.A nossa equipa é especializada em investigação e desenvolvimento nessa área específica e abrange os domínios das tecnologias de rastreamento para sistemas fotovoltaicos, centrais solares concentradas, engenharia mecânica e tecnologia de propulsão giratória.
Ficha de dados dos motores de giro da série VE
| Modelo | Relação | Torque de saída nominal | Torque de inclinação | Carga axial | Carga radial | Torque de retenção | Eficiência | Precisão | Auto-bloqueio | Peso |
| N.m | N.m | kN | kN | N.m | grau | - Sim, sim. | Quilos | |||
| 3 cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Sim, sim. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Sim, sim. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Sim, sim. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Sim, sim. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Sim, sim. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Sim, sim. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Sim, sim. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Sim, sim. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Sim, sim. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Sim, sim. | 244 kg |
Vantagens
Tempo de reação rápida
- Não.Experiência de longa data no controlo de processos inteligentes para produção em série, bem como no desenvolvimento de produtos orientados para o cliente.
Vários tipos
Motor giratório (tipo fechado, tipo vertical, tipo de duplo eixo,Tipo de precisão) A tração de giro do verme de relógio de areia é baseada no rolamento de giro com forte torque de momento de inclinação e função de auto-bloqueio estáticoMuitas superfícies de contacto com os dentes são concebidas especialmente para condução de cargas elevadas.
Qualidade estável
Estabelecemos pontos críticos de inspeção de qualidade, um total de 9 posições através da fábrica.Usamos alta precisão e calibragem de gabarito de medição.
Desenho de vendas
Para obter mais informações sobre os parâmetros técnicos do produto, contacte-nos para obter o catálogo do produto e os desenhos de vendas pormenorizados.
Aplicações
O acionamento do rolamento de giro vertical é geralmente instalado perpendicular ao solo e é amplamente utilizado em vários projetos de geração de energia fotovoltaica,como a geração de energia parabólica ou Csp, geração de energia CSP fresnel, plano sistema de rastreamento solar de eixo único, sistema de rastreamento solar oblíquo.Pode impedir que poeira e água entrem no interior.
