Detalhes do produto:
|
| Marca: | Hangtuo | Materiais: | 50Mn, 42CrMo |
|---|---|---|---|
| Certificado: | ISO9001, CE | Motor: | 24VDC |
| Manutenção: | Grátis | Cores: | Conforme solicitado |
| Bloqueio automático: | - Sim, sim. | Torque de retenção: | 39 kNm |
| Destacar: | Vertical Slew Drive Gearbox,Vertical slew gearbox,24vdc Slew Drive Gearbox |
||

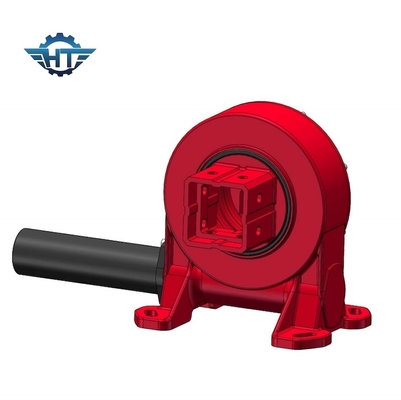

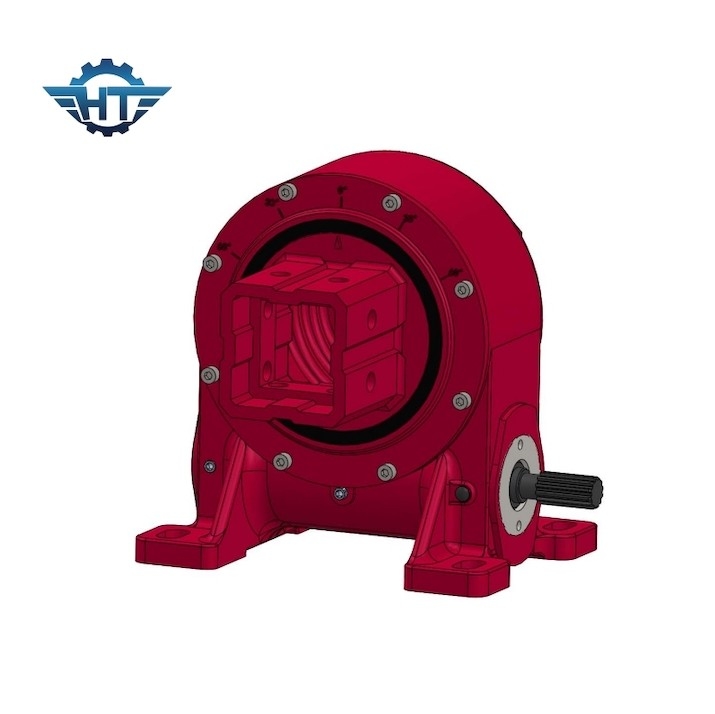

Caixa de engrenagens de tração vertical para rastreadores solares automáticos
Descrição da caixa de velocidades de tração vertical
O motor de giro montado verticalmente é projetado especificamente para sistemas de rastreamento solar automático que exigem rastreamento do eixo horizontal.A rotação precisa do acionamento vertical permite ao mecanismo rastrear com precisãoEste tipo de motor de anel giratório vertical é fabricado utilizando a mais recente tecnologia com mecanismo de relógio de areia.A forma de contato dos dentes pode suportar maior capacidade de torque de retenção do que a unidade normalA instalação de painéis solares de maior quantidade permite reduzir os custos de instalação.devem ser tidas em conta as condições de torque e carga exigidas;.
Folha de dados VE do acionamento giratório
| Modelo | Relação | Torque de saída nominal ((N.m.) | Torque de inclinação ((N.m.) | Torque de retenção ((N.m.) | Carga axial ((kN) | Carga radial ((kN) | Eficiência | Auto-bloqueio | Peso ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Sim, sim. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Sim, sim. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Sim, sim. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Sim, sim. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Sim, sim. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Sim, sim. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Sim, sim. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Sim, sim. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Sim, sim. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Sim, sim. | 251 |
Seleção da unidade de giro
Quando sPara escolher um motor de giro adequado, precisamos de uma breve informação sobre o sistema de rastreamento solar:
1A dimensão dos projectos.Os projetos de pequena escala e de grandes dimensões utilizam geralmente rastreadores solares horizontais de eixo único, enquanto os rastreadores de eixo duplo são mais utilizados em aplicações residenciais de menor dimensão.
2. A carga sobre os motores de rotação e a sua distância de gravidade
3. A velocidade de saída
Aplicações
Rastreadores solares, turbinas eólicas, antenas de satélite e radar, guindastes de camiões, elevadores de homens, equipamentos de utilidade pública, acessórios de equipamento hidráulico, equipamento de ferramentas de óleo, manipuladores de pneus, escavadoras,e elevadores para automóveis.
Embalagem e transporte
Embalagem interna: película de plástico anti-ferrugem; sacos de plástico a vácuo.
Embalagem exterior: cartão duro; caixa de madeira; palete de madeira.
Prazo de expedição: expresso, aéreo, terrestre, marítimo.
Para as amostras, uma vez que a unidade de morte é com pequena dimensão, mas peso pesado, não é custo-efetivo transporte por mar, enquanto o transporte expresso a maneira mais econômica,A nossa equipa de logística vai perguntar à TNT, DHL, UPS, FEDEX, para comparar o preço expresso, a fim de encontrar a maneira mais rentável.
Se fizermos uma encomenda a granel no futuro, recomendamos o transporte marítimo.
Nota:
Express: porta a porta, basta pagar o imposto de importação se exigido pela alfândega.
Por via aérea ou marítima: fábrica para destino aeroporto/porto marítimo, precisa pagar taxa de destino cobrada pelo aeroporto ((a taxa de destino é sempre cobrada por B / L independentemente do pacote é grande, pequeno,pesado ou leve, em geral 200~400 USD por carga) e imposto de importação, se exigido pela alfândega.
Por comboio: às vezes o preço de envio é o mesmo que o marítimo, mas levando menos tempo de envio do que o marítimo, vamos levar este modo de envio em consideração se as mercadorias são de necessidade urgente por nossos clientes.
