Detalhes do produto:
|
| Modelo: | 9 polegadas | Relação da engrenagem: | 61:1 |
|---|---|---|---|
| Eficiência: | 40% | MOTOR: | motor elétrico |
| Tipo: | Vertical montado | Aplicação: | Único sistema de rastreio liso da linha central |
| Precison: | 0,15 graus | Serviço do OEM: | Disponível |
| Destacar: | Movimentação do gerencio da linha central do OEM única,Movimentação do gerencio do vertical do motor elétrico,Movimentação do gerencio do motor do OEM |
||

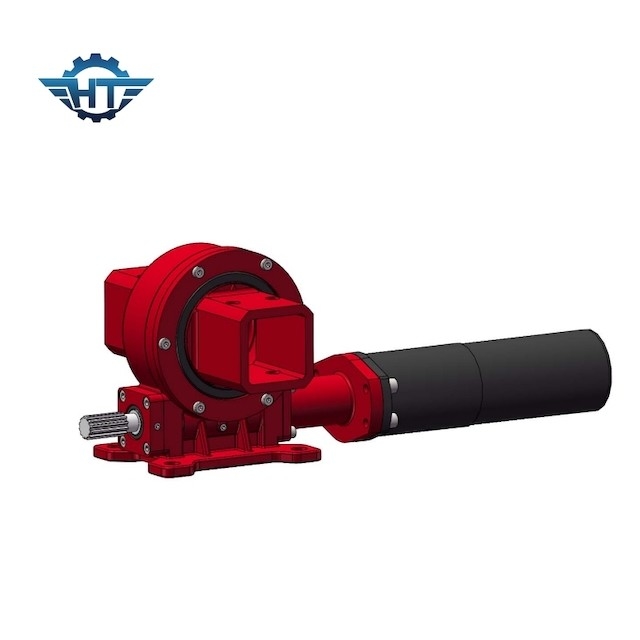

O vertical VE9 montou movimentações do gerencio para sistema de rastreio liso da linha central do campo aberto o único
Descrição incluida da movimentação do gerencio
As movimentações fechadas do gerencio podem ser divididas pela precisão diferente: tipo normal da folga, tipo pequeno da folga. Pode igualmente ser dividido montando métodos: tipo vertical, tipo duplo da linha central. A movimentação do gerencio é baseada no auto que trava a engrenagem de sem-fim com momento de inclinação forte e função de travamento automático estática. O multi contato de dente é projetado especialmente conduzindo a carga alta.
| Modelo: | VE9 | Lugar de origem | Changzhou, China |
| Tipo | HANGTUO | Tipo | Fechado |
| Material | 42CrMo, 50Mn | Torque da saída | 2250 N.m |
| Inclinando o torque do momento | 16 KN.m | Guardando o torque | 80 KN.m |
| Avaliação axial estática | 60 KN | Avaliação radial estática | 130 KN |
| Avaliação axial dinâmica | 30 KN | Avaliação radial dinâmica | 65 KN |
| Relação da engrenagem | 61:1 | Eficiência | 40% |
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
Seguimento duplo da linha central
a Duplo-linha central que segue, com os dois machados que movem-se ao mesmo tempo, pode ser conseguida com duas movimentações horizontais do gerencio, ou uma movimentação vertical-horizontal do gerencio para conseguir o seguimento, que pode se assegurar de que o painel solar seja sempre perpendicular aos raios do sol, assim que o seguimento da duplo-linha central melhora a eficiência da geração das energias solares. Pode ser aumentado por 35%-45%.
