Detalhes do produto:
|
| Materiais: | 50Mn, 42CrMo | Modelo: | Engrenagem de sem-fim 7 polegadas |
|---|---|---|---|
| Relação da engrenagem: | 31:1 | Eficiência: | 40% |
| Precisa.: | grau <0.1 | Motorista: | Elétrico/hidráulico/servo |
| Cores: | Cinza de prata | Local de origem: | Changzhou, China |
| Destacar: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

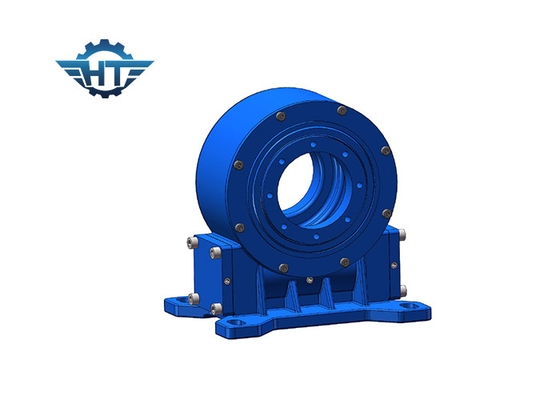

7 polegadas de relógio de areia Verme Zero contra-relógio Leve Drive Para Parabólica Trough Central de Energia Solar
Descrição do motor de giro de engrenagem de minhoca
As unidades de giro de engrenagem de minhoca de reação zero são usadas principalmente em aplicações CSP como parabólicas ou de canal,é um tipo de sistema de condensador de calor que pode absorver o calor de um determinado produto químico e transferir o calor para a eletricidade.
Nome do produto: VE7
Velocidade de saída normal: 0,03 RPM
Torque de saída normal: 7320 Nm
Torque de saída máximo: 10980 N.m.
Momento de inclinação Torque: 8 kN.m
Torque de retenção: 39 kN.m.
Carga axial estática: 30 kN
Carga radial estática: 100 kN
Proporção de tração giratória: 51:1
Distância de resposta negativa: <= 0,15°
IP ((Classe): 66
Eficiência: 40%
Temperatura: -40°C a +120°C

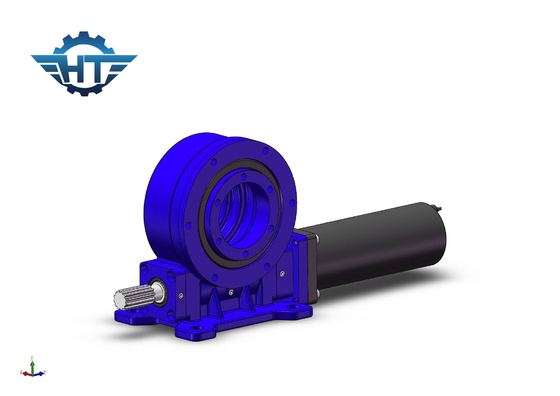

Dados relativos ao desempenho do motor do redutor
Voltagem nominal: 24 VDC
Corrente normal: < 7,5 A
Potência de saída: 126 W
Velocidade de saída: 1,6 RPM
Torque de saída: 359 N.m
Torque de saída máximo: 538 N.m.
Ruído: < 65 dB
Vantagens
1Rotação 360 graus
2. Conexão de um motor motriz do lado esquerdo ou direito,
3Durante a instalação, não é necessário ajustar a distância entre os engrenagens; esta já é definida pelo fabricante antes da fábrica.
4Instalação simples e manutenção reduzida
5Utilização racional do espaço
6. A engrenagem é auto-bloqueada; portanto, não é necessário um travão
7Método fácil e fluente de arranque e parada
8Alta precisão.
Especificações do motor de giro vertical de engrenagem de minhoca de reação zero
| Modelo | Relação | Torque de saída nominal | Torque de inclinação | Carga axial | Carga radial | Torque de retenção | Eficiência | Precisão | Auto-bloqueio | Peso |
| N.m | N.m | kN | kN | N.m | grau | - Sim, sim. | Quilos | |||
| 3 cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Sim, sim. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Sim, sim. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Sim, sim. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Sim, sim. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Sim, sim. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Sim, sim. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Sim, sim. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Sim, sim. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Sim, sim. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Sim, sim. | 244 kg |
Área de aplicação
As aplicações típicas incluem rastreadores solares, turbinas eólicas, antenas de satélite e radar, guindastes de caminhões, elevadores de mão, equipamentos de utilidade pública, acessórios de equipamentos hidráulicos, equipamentos de ferramentas de óleo, manipuladores de pneus,Excavadora, e elevadores de automóveis.
