Detalhes do produto:
|
| Tipo de movimentação do gerencio: | Anti engrenagem de sem-fim da folga | Material do sem-fim: | 42CrMo/50Mn |
|---|---|---|---|
| Aplicação: | Perseguidores solares da única linha central do painel do picovolt | Tamanho: | 3 polegadas a 25 polegadas |
| Vida do campo: | 30 anos | Cor: | Cliente exigido |
| MOTOR: | 24V/12V/48VDC | Manutenção: | Livre |
| Destacar: | Movimentação solar envolvida dobro do pântano VE5,movimentação solar do pântano de 48V 42CrMo,movimentação do pântano da engrenagem de sem-fim de 48V 42CrMo |
||

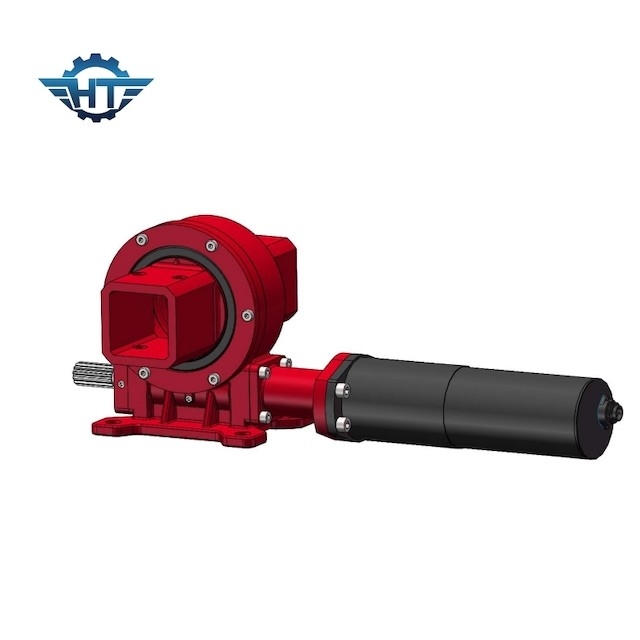

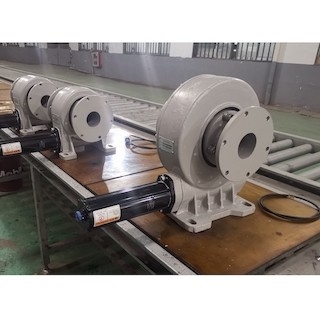

Movimentação envolvida dobro do gerencio da engrenagem de sem-fim VE5 para perseguidores solares da única linha central do painel do picovolt
Envolvendo a descrição elétrica da movimentação do pântano
A movimentação elétrica do gerencio do envolvimento principalmente é projetada e usada no trackin fotovoltaico da central elétrica. como o sistema de rastreio horizontal da único-linha central, o sistema de rastreio grande do enlace, o sistema de rastreio oblíquo do enlace da único-linha central, o sistema de rastreio oblíquo da único-linha central, e o sistema de rastreio da duplo-linha central.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
1. Único enlace liso da linha central
Apropriado para latitudes abaixo de 30 graus e inclinações da terra menos de 12 graus.
2. Único enlace oblíquo da linha central
Apropriado para o meio às latitudes altas, a terra precisa de ser aproximadamente lisa.
3. Unidade oblíqua da único-linha central
Apropriado para o meio às latitudes altas.
4. Sistema de rastreio solar da linha central dupla
Seguimento duplo da linha central
a Duplo-linha central que segue, com os dois machados de gerencio que movem-se ao mesmo tempo, pode assegurar-se de que o painel solar seja sempre perpendicular aos raios do sol, assim seguimento da duplo-linha central melhora a eficiência da geração das energias solares.
