Detalhes do produto:
|
| Tipo: | Engrenagem sem-fim de envelope único | Material: | 42CRMN ou 50Mn |
|---|---|---|---|
| Aplicação: | Sistema das energias solares | Vida do campo: | 30 anos |
| Cor: | Como pedido | Tamanho: | 3 polegadas a 25 polegadas |
| Motor: | 24V/12V/48V | Característica: | Travamento da longa vida e do auto |
| Destacar: | Movimentação solar vertical do gerencio do perseguidor,Movimentação solar vertical de um gerencio de 25 polegadas,Movimentação solar do gerencio do vertical dobro do envolvimento |
||
O projeto dobro da engrenagem de sem-fim do envolvimento massacrou a movimentação para o perseguidor solar da única linha central horizontal
Movimentação dobro do gerencio do sem-fim do envolvimento
Uma movimentação do pântano, consultada geralmente como uma movimentação do sem-fim, está uma completa, pronto para instalar o sistema que consiste na engrenagem, no sem-fim, na base, na placa superior e em alojamento completamente incluido. Pode ser personalizada com hidráulico ou 12V/24V/48V os motores elétricos, caixas de engrenagens planetárias.

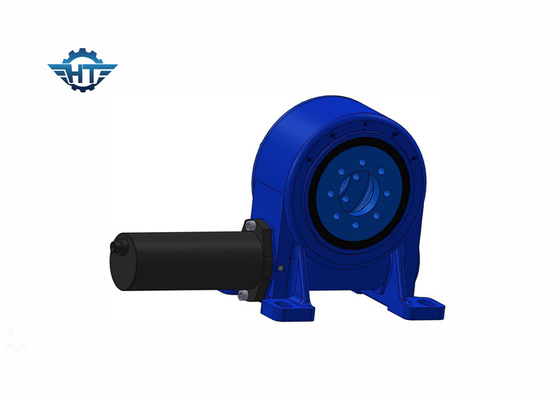

Movimentação do gerencio VE5 com o motor da engrenagem 24VDC
Características
Rotação 360 graus
Conexão de um motor de comando do lado esquerdo ou direito
Durante a instalação, não é necessário ajustar o afastamento de alinhar
A graxa tinha sido enchida antes da fábrica
A instalação simples e baixa manutenção
Utilização racional do espaço
A engrenagem é de travamento automático; consequentemente um freio não é necessário
Método fácil e fluente de começar e da parar
Torque de inclinação alto, apropriado para a instalação horizontal
O vertical da engrenagem de sem-fim massacrou parâmetros de desempenho da movimentação
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 quilogramas |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 quilogramas |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 quilogramas |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 quilogramas |
